Ceph Reef 성능 테스트 (RBD)



본 내용은 Ceph Blog에 OSD 성능 테스트 내용을 간략화 하였습니다.

https://ceph.io/en/news/blog/2023/reef-osds-per-nvme/

Ceph Reef - 1 or 2 OSDs per NVMe? - Ceph



1. Overview

Ceph 구축에 있어서 하나의 Disk (NVMe) 당 몇개의 OSD을 사용하여야 하느냐는 고민은 항상 있습니다.

전통적으로 하나의 Disk 당 OSD 1개 또는 2개 라고 가이드를 합니다.



Ceph의 Nautilus, Octopus 및 Pacific 을 거치면서 OSD 및 Bluestore 코드에 대한 크게 성능 향상이 이루어 졌습니다.

다음은 Ceph Version 에 따른 성능 향사을 그래프로 나타내고 있습니다.





또한 Pacific을 기준으로 하여 NVMe 당 OSD 1개일 때와 2개일 때의 성능 테스트에 대한 결과를 공유해 드립니다.



1.1 클러스터 설정

Node	10 x Dell PowerEdge R6515
CPU	1 x AMD EPYC 7742 64C / 128T
Memory	128GiB DDR4
Network	1 x 100GbE Mellanox ConnectX-6
NVMe	6 x 4TB Samsung PM983
OS Version	CentOS Stream release 8
Ceph Version	Reef v18.2.0 (built form source)



• 10개의 Node 중, OSD 호스팅 노드 5대 + 클라이언트 노드 5대
• 모든 Node 동일한 Juniper QFX5200 스위치 + 100GbE QSFP28 Link
• OS 최적화 TuneD Profile 은 "latency-performance" 또는 "network-latency" 모드



1.2 테스트 설정

각 OSD에 할당된 코어 수와 메모리 양은 일반적이나 테스트를 위해 다음과 같은 방식을 이용하여 설정

paste <(cat /proc/cpuinfo | grep "core id") <(cat /proc/cpuinfo | grep "processor") | sed 's/[[:blank:]]/ /g'



• 테스트를 위해 NVMe 드라이브당 2 ~ 20개의 CPU Threads 로 설정
• FIO를 위해 Write로 RBD(Block Volume)을 채우고 각각 60 초 동안 4MB 및  4KB IO 테스트 수행
• Scrub, Deep Scrub, PG autoscaling, PG balancing 와 같은 백그라운드 프로세스 비활성화



2. 테스트 결과

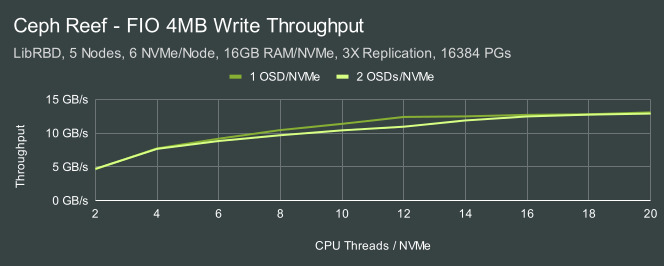

2.1 4MB Throughput

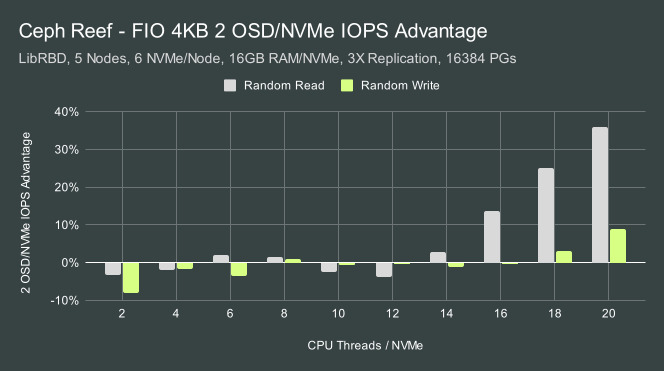

2.2 4KB Random IOPS









2.3 4KB Random Latency









2.4 4KB Random 99% Tail Latency









2.5 4KB Random CPU Usage









2.6 4KB Random IOPS / CPU Usage









2.7 4KB Random Memory Usage











3. 결론

NVMe 당 OSD 1개를 사용할 때와 2개를 사용할 때의 장단점이 명확하게 확인 할 수 있습니다.

1 OSD per NVMe Pros	2 OSD per NVMe Pros
+ 더 간단한 구성	+ 약간 더 나은 대용량 읽기 처리량
+ 더 나은 대용량 쓰기 처리량	+ CPU 집약도가 높을 때, IOPS 향상
+ CPU 가 부족할 때 IOPS가 약간 향상 됨	+ CPU 집약도가 높을 때, 지연 시간 개선
+ 더 나은 CPU 효율성	+ 상당히 향상된 지연 시간
+ 약간 더 나은 Memory 사용량



※ 하드웨어 구성에 따라 CPU, Memory 설정에 따라 다른 결과가 나올 수도 있습니다.
